Los 165 metros de altitud de Linares definen su emplazamiento en plena depresión intermedia, sobre potentes estratos de suelos finos y cenizas volcánicas. En esta matriz geotécnica, un diseño de anclajes activos/pasivos mal calculado no solo compromete un muro: puede desestabilizar predios colindantes enteros. Nuestro laboratorio de mecánica de suelos ejecuta cada proyecto bajo los lineamientos de la NCh1508 y la NCh2369, partiendo de una campaña de prospección real en el predio. Para definir la capacidad de adherencia del bulbo, muchas veces es necesario complementar la información de gabinete con un sondaje SPT ejecutado in situ, que permita verificar la consistencia del estrato de anclaje y descartar lentes de ceniza saturada o niveles freáticos colgados tan típicos del valle central maulino.
En suelos finos saturados del valle central, la adherencia del bulbo se define en laboratorio antes que en obra: sin ensayos de corte drenado no hay diseño de anclaje confiable.
Enfoque y alcance del trabajo
Un error frecuente en obras de Linares es asumir que el suelo fino del valle central se comporta homogéneamente a lo largo de todo el bulbo de anclaje. La realidad es que las intercalaciones de ceniza volcánica, con plasticidad errática y baja resistencia al corte, generan zonas de adherencia reducida que pueden provocar un deslizamiento progresivo del tendón si no se detectan a tiempo. Nuestro laboratorio acreditado bajo ISO 17025 ejecuta un protocolo de diseño que exige al menos tres perforaciones de reconocimiento por cada tramo de muro, identificando la cota exacta del estrato competente. El cálculo de la longitud del bulbo se realiza con factores de seguridad diferenciados para condición estática y sísmica, siguiendo los lineamientos de diseño por capacidad que establece la NCh433 Of.2012 para estructuras en la zona sísmica 3. La inyección repetitiva y controlada de la lechada, con presiones entre 300 y 500 kPa, asegura la compactación del suelo circundante y mejora la fricción lateral última en estos limos de baja permeabilidad.
Factores del sitio
La expansión urbana de Linares hacia el oriente, sobre antiguos terrenos agrícolas regados por el sistema del Canal Melado, creó un pasivo geotécnico importante. Muchos loteos se emplazaron sobre suelos limo-arcillosos de alta plasticidad, con niveles freáticos estacionales a menos de dos metros de profundidad. Instalar anclajes pasivos sin un estudio hidrogeológico previo deriva en la pérdida de resistencia del bulbo durante la temporada de lluvias intensas, entre mayo y agosto, cuando la presión de poros en el terreno se dispara. El equipo técnico aplica ensayos de arrancamiento normados por NCh3171 para validar la carga de trabajo en al menos el 5% de los anclajes instalados, porque en estos suelos saturados la diferencia entre un diseño que funciona y una falla progresiva suele estar en la correcta interpretación de la fricción lateral última.
FAQ
¿Qué diferencia hay entre un anclaje activo y uno pasivo en el contexto de una obra en Linares?

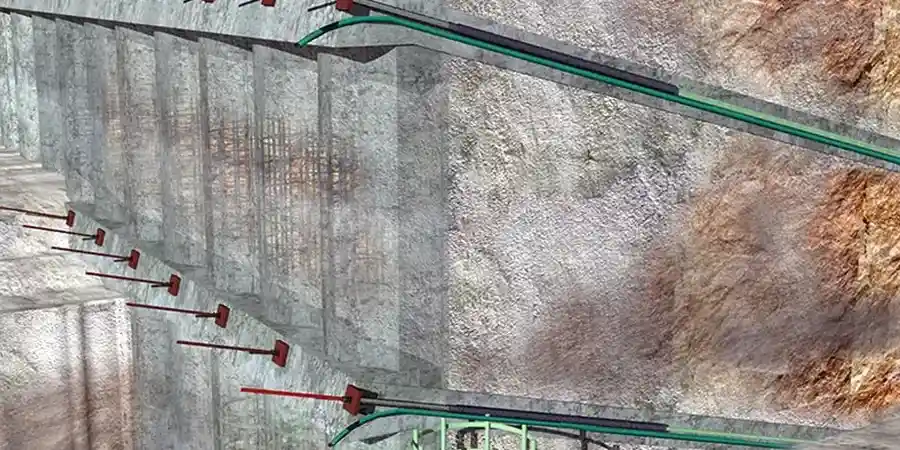

El anclaje activo se tesa inmediatamente después de la inyección, aplicando una carga de diseño que comprime el terreno y limita las deformaciones desde el inicio. Se usa en muros con control estricto de desplazamientos. El anclaje pasivo no se tesa: entra en carga solo cuando el terreno se deforma, siendo típico en estabilización de taludes naturales. En los suelos finos de Linares, los anclajes activos requieren una cuidadosa evaluación de la fluencia bajo carga sostenida para evitar pérdidas de tensión por creep del limo saturado.
¿Cuál es el costo referencial para el diseño e instalación de anclajes en la zona de Linares?
El rango de inversión para el diseño de anclajes activos/pasivos, incluyendo estudio geotécnico previo, cálculo estructural y control de calidad en obra, se sitúa entre $435.000 y $1.949.000 según la envergadura del proyecto, número de anclajes y profundidad del estrato competente. Obras con napa freática alta o necesidad de inyección en dos fases suelen ubicarse en el tramo superior del rango.
¿Qué ensayos de terreno son imprescindibles antes de diseñar un anclaje?
Se requiere una campaña de sondajes SPT o CPTu que alcance al menos 3 metros por debajo de la punta del bulbo proyectado. Sobre las muestras recuperadas se ejecutan ensayos de clasificación USCS, corte directo consolidado drenado y límites de Atterberg. Si se detectan niveles de arena fina saturada, se evalúa el potencial de licuefacción, pues la pérdida de confinamiento anularía la capacidad del bulbo durante un sismo.
¿Cómo afecta la napa freática alta de Linares al diseño de anclajes?
La presencia de agua subterránea a poca profundidad reduce la tensión efectiva del suelo, disminuyendo directamente la fricción lateral disponible en el bulbo. Nuestro diseño incorpora la presión de poros estacional en el cálculo de la capacidad última, y especifica el uso de inyección con doble obturador para evitar que el agua contamine la lechada de cemento durante la instalación. En temporada de lluvias, se exige monitoreo piezométrico semanal.
¿Qué normativa chilena regula el control de calidad en la ejecución de anclajes?
La NCh3171 establece los procedimientos para los ensayos de arrancamiento, definiendo la velocidad de carga, los escalones de carga y los criterios de aceptación basados en la fluencia máxima admisible. Complementariamente, la NCh1508 fija los factores de seguridad para el diseño, y la NCh2369 especifica las combinaciones de carga sísmica que deben considerarse en estructuras de contención ancladas en la zona sísmica 3, donde se emplaza la comuna de Linares.
