Linares, emplazada a 165 metros de altitud en plena depresión intermedia, acumula en su subsuelo la historia sedimentaria del río Achibueno y antiguos depósitos lacustres. No es raro encontrar en una misma calicata gravas redondeadas sobre un estrato de arcilla limosa oscura, y esa transición brusca es justamente lo que obliga a un ensayo granulométrico completo. Nuestra experiencia en la zona indica que quedarse solo con el cribado por tamices es insuficiente: la fracción fina bajo la malla N°200, esa que solo revela el hidrómetro, suele controlar el comportamiento drenante y la susceptibilidad a cambios volumétricos del perfil. El terremoto del 27F dejó lecciones claras sobre suelos que parecían competentes en superficie pero albergaban lentes finos licuables; por eso abordamos cada proyecto combinando el análisis granulométrico con una clasificación de plasticidad que completa el diagnóstico.
La fracción que pasa el tamiz N°200, invisible al ojo en terreno, define la capacidad de drenaje y la estabilidad volumétrica del suelo linarense.
Enfoque y alcance del trabajo

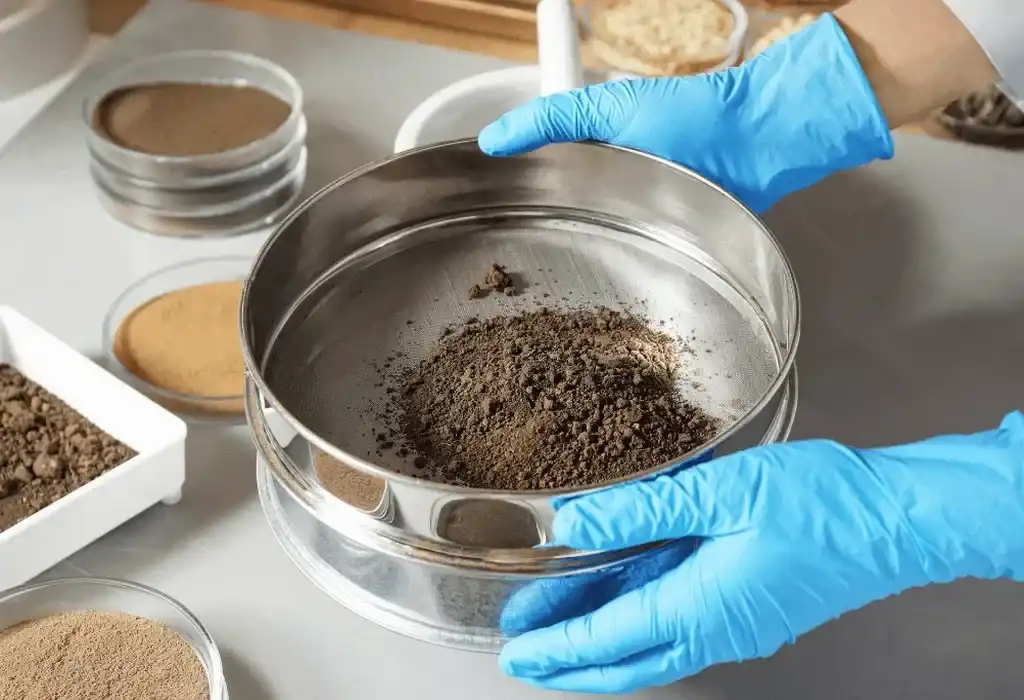

El corazón del ensayo en nuestro laboratorio móvil desplegado en Linares es una columna de tamices ASTM de 8 pulgadas de diámetro, agitada mecánicamente durante un mínimo de 10 minutos según protocolo NCh1508, seguida del hidrómetro 152H para la sedimentación de partículas coloidales. Pesamos la muestra seca al horno con resolución de 0.1 gramos y aplicamos defloculante de hexametafosfato de sodio para dispersar los aglomerados de arcilla; el técnico registra lecturas a 0.5, 1, 2, 4, 15, 30, 60, 120 y 1440 minutos, corrigiendo temperatura y menisco punto a punto. Lo que más distingue nuestro procedimiento es el lavado previo sobre tamiz N°200 con agua potable controlada, evitando la pérdida de finos que falsearía los porcentajes de limo y arcilla. Cuando el perfil presenta bolones de río, como ocurre en las terrazas del Achibueno, complementamos con un sondaje de penetración estándar para correlacionar la granulometría gruesa con la resistencia in situ.
Factores del sitio
En Linares, muchas veces vemos que el contratista asume un suelo granular limpio porque la inspección visual de la excavación muestra color pardo y algo de bolonería, pero el hidrómetro revela después un 18% de arcilla inorgánica de alta plasticidad. Ese error de clasificación se traduce en taludes de faena mal diseñados, rellenos estructurales que retienen agua y losas que fisuran a los dos años. La norma NCh433 exige conocer la distribución granulométrica completa para asignar el tipo de suelo en el perfil sísmico, y saltarse la hidrometría deja abierta la puerta a un perfil tipo D o E mal tipificado. La consecuencia directa es un espectro de diseño que subestima las aceleraciones, justo en una ciudad donde los suelos finos saturados de la depresión intermedia pueden amplificar ondas sísmicas de período largo que afectan estructuras de mediana altura. La granulometría bien ejecutada es la primera línea de defensa contra ese riesgo.
Marco normativo
NCh1508.Of2008 - Geotecnia - Análisis granulométrico por tamizado e hidrómetro, NCh433.Of1996 Mod. 2009 - Diseño sísmico de edificios (clasificación de suelos por granulometría), NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, Manual de Carreteras Vol. 8, Dirección de Vialidad MOP - Especificaciones para bases granulares, NCh3171.Of2018 - Método de ensayo para la determinación del límite líquido y plástico (complementario)
FAQ
¿Cuánto cuesta un ensayo granulométrico completo con hidrometría en Linares?
El precio de un análisis granulométrico con tamices e hidrómetro en la zona de Linares varía según la cantidad de estratos a ensayar y la logística de muestreo, pero en términos generales se sitúa entre $54.000 y $94.000 por muestra completa. Si se requiere un perfil con múltiples profundidades, aplicamos tarifas escalonadas que reducen el costo unitario.
¿Qué diferencia hay entre un simple tamizado y el ensayo con hidrómetro?
El tamizado mecánico clasifica partículas hasta 0.075 mm (malla N°200), pero no distingue entre limos y arcillas. El hidrómetro, basado en la ley de Stokes, mide la velocidad de sedimentación de las partículas finas en suspensión acuosa y permite cuantificar los porcentajes de limo y arcilla. En suelos de Linares con fracción fina superior al 12%, omitir el hidrómetro deja el perfil mal clasificado para efectos sísmicos.
¿Cuánto tiempo demora el ensayo granulométrico desde la toma de muestra?
El proceso completo toma entre 24 y 48 horas de laboratorio, contadas desde que la muestra ingresa seca y cuarteada. El tamizado mecánico consume unas 2 horas, pero la fase de sedimentación con hidrómetro exige lecturas programadas durante al menos 24 horas. Si el proyecto está en zona rural de Linares, sumamos el tiempo de traslado de la muestra, que normalmente no supera un día.
¿Para qué tipo de obras en Linares es obligatorio el análisis granulométrico?
La normativa chilena exige la clasificación granulométrica en todo proyecto que requiera definir el tipo de suelo según NCh433 para el diseño sísmico. En Linares aplica especialmente en edificios de más de 2 pisos, obras viales bajo el Manual de Carreteras, rellenos estructurales donde se debe controlar la compactación por franja granulométrica, y en sistemas de drenaje que dependen de la permeabilidad estimada a partir de la curva granulométrica.
