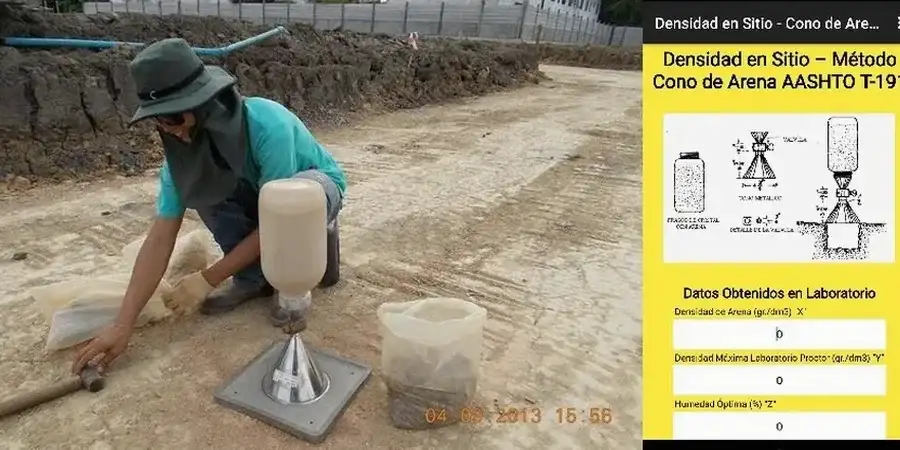

En Linares, donde los suelos de origen volcánico y fluvial del valle del Achibueno presentan variaciones importantes de granulometría incluso dentro de un mismo predio, la verificación de compactación con el método del cono de arena se vuelve un paso ineludible antes de recibir cualquier estructura. Hemos visto cómo rellenos que a simple vista parecen bien ejecutados fallan al contrastarlos con la densidad Proctor de referencia, porque el material fino de las terrazas del río Ancoa no siempre responde igual bajo el rodillo. El ensayo de densidad de campo permite medir la masa unitaria seca in situ y compararla con la densidad máxima seca de laboratorio, entregando un porcentaje de compactación que define si el terreno está preparado para pavimentos, losas o cimentaciones superficiales. Nuestro equipo aplica este control en proyectos de pavimentación de la Ruta L-45 y en plataformas industriales del sector oriente de Linares, donde la norma NCh1508 exige niveles de compactación superiores al 95% del Proctor Modificado. Para complementar la caracterización del suelo subyacente, solemos cruzar estos resultados con una granulometría que confirme la distribución de tamaños del material compactado, y con un sondaje SPT cuando se requiere conocer la resistencia del estrato de apoyo a mayor profundidad.
El porcentaje de compactación medido con cono de arena en Linares decide si un relleno pasa a ser cimiento o debe recompactarse: un 2% bajo la especificación puede significar semanas de retraso en obra.
Factores del sitio
Una plataforma de estacionamiento en avenida Valentín Letelier se fisuró a los tres meses de entregada porque el control de compactación se hizo solo con densímetro nuclear sobre un relleno con bolones dispersos, sin calibrar contra el cono de arena. En Linares, donde los rellenos de préstamo de canteras locales como las del sector Palmilla suelen traer fragmentos de roca ígnea de tamaño irregular, el densímetro da lecturas erráticas porque la fuente radiactiva promedia un volumen que no representa la matriz fina. El método del cono de arena es el único ensayo destructivo que mide directamente la densidad de todo el material extraído, sin depender de correlaciones indirectas, lo que lo convierte en el patrón de referencia exigido por la Dirección de Vialidad del Maule para recepcionar capas de base y subbase. Un control insuficiente en Linares puede derivar en asentamientos diferenciales que agrieten pavimentos de hormigón o generen deformaciones en losas de fundación, especialmente en suelos parcialmente saturados del valle central que experimentan cambios volumétricos estacionales con las lluvias invernales.
Marco normativo
NCh1508:2014 - Determinación de la densidad in situ por el método del cono de arena, NCh1534/1 - Compactación - Proctor Modificado, NCh1534/2 - Compactación - Proctor Estándar, NCh1515 - Mecánica de suelos - Determinación del contenido de humedad, Manual de Carreteras Vol. 8 (Dirección de Vialidad, MOP)
FAQ
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear para control de compactación en Linares?
El cono de arena mide directamente la densidad mediante extracción y pesaje del material, mientras el densímetro nuclear estima la densidad por atenuación de radiación gamma. En suelos de Linares con presencia de bolones o gravas gruesas, el densímetro puede dar errores de hasta un 5% porque promedia un volumen fijo que a veces incluye partículas grandes en proporción no representativa. El cono de arena es el método de referencia exigido por la Dirección de Vialidad cuando hay discrepancia entre resultados, y es obligatorio para la recepción de capas granulares en obras públicas de la región del Maule.
¿Con qué frecuencia se debe realizar el ensayo de densidad de campo durante una obra en Linares?
Según el Manual de Carreteras del MOP, para rellenos estructurales se exige un control de densidad cada 250 m³ de material colocado y compactado, con un mínimo de tres ensayos por jornada en frentes activos. En obras urbanas de Linares, como pavimentaciones de calles o plataformas de viviendas, la frecuencia típica es de un ensayo cada 150 a 200 m² por capa, dependiendo de la especificación del proyecto y la variabilidad del material de préstamo utilizado.
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Linares?
Un ensayo individual de densidad de campo con cono de arena en Linares tiene un costo que oscila entre $43.000 y $68.000, dependiendo de la cantidad de puntos a ejecutar en la misma visita y la distancia de desplazamiento desde nuestro laboratorio. Para obras con más de diez ensayos programados, manejamos tarifas diferenciadas por volumen que pueden reducir el costo unitario.
¿Qué tipo de arena se utiliza en el ensayo y por qué es importante su calibración?
Usamos arena de sílice normalizada Ottawa 20-30, seleccionada por su esfericidad y resistencia a la degradación mecánica. La calibración del peso unitario suelto de la arena se realiza semanalmente en laboratorio, porque la humedad ambiente de Linares —especialmente en invierno— puede afectar la fluidez y el peso específico aparente de la arena si no se almacena correctamente. Un frasco mal calibrado introduce errores sistemáticos en el volumen del hueco que se traducen en falsos rechazos o aceptaciones de la compactación.
